渦輪流量計：封閉管道精測專家
發布時間：2025-09-17 10:42:36 文章來源：武漢松野電氣 作者：SOKYO松野 人氣：
渦輪流量計是一種精密的流量測量儀表，利用渦輪葉片與流體之間的相互作用來測量流體的流量。當被測流體通過渦輪流量計時，流體沖擊渦輪葉片，使渦輪旋轉。渦輪的旋轉速度與流體的流速成正比。通過測量渦輪的轉速或轉數，可以確定流體的流量。
結構組成
渦輪流量計通常由傳感器和顯示儀表兩部分組成，傳感器又包括渦輪、軸承、前置放大器和殼體等。渦輪是由高導磁性材料制成的，通常有4?8個葉片。當流體流過時，渦輪會繞其自身的軸旋轉，其轉速與流量大致成線性關系。軸承則用于支撐渦輪，確保其平穩旋轉。前置放大器主要用于將渦輪旋轉的機械信號轉換為電信號。殼體則用于固定和保護渦輪、軸承等內部部件。
性能特點
-
高精度：渦輪流量計的輸出信號對于流量變化具有線性關系，因此其測量精度較高。
-
抗干擾能力強：由于輸出的是脈沖信號，渦輪流量計在傳輸過程中不易受到電磁干擾等因素的影響。
-
結構緊湊：渦輪流量計的結構緊湊輕便，安裝維護方便，流通能力突出。
應用范圍與限制
-
應用范圍：
-
渦輪流量計特別適用于測量封閉管道內低粘度的流體流量，如水、低粘度油品等。
-
常用通徑范圍從DN4到DN200，滿足不同管道尺寸的測量需求。
-
適用于需要精確計量累積流量和瞬時流量的場合，如能源計量、工業生產過程控制等。
-
限制：
-
渦輪流量計對介質的清潔度要求較高，含有雜質或顆粒的流體可能會損壞渦輪葉片或軸承。
-
不能長期保持高精度，由于軸承磨損等因素，渦輪流量計需要定期校準和維護。
-
一般來說不適用于較高粘度的流體，因?yàn)楦哒扯攘黧w可能導致渦輪旋轉不暢，影響測量精度。但在經過特殊設計后，也可以用于某些高粘度流體的測量。

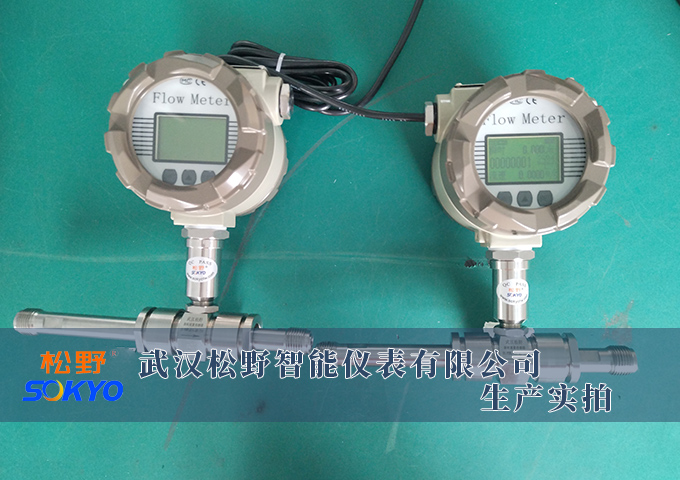

渦輪流量計可以選配智能數碼表頭，顯示瞬時流量和累積流量。同時，它還支持RS485通訊和標準Modbus-RTU協議，可以直接與PLC或上位機通訊，實現DCS系統組態。這使得渦輪流量計可以方便地集成到現有的工業自動化系統中，實現遠程監控和數據采集。
渦輪流量計以其高精度、重復性好、抗干擾能力強、量程比寬和結構緊湊等特點，在工業流量測量中發揮著重要作用。然而，在使用時也需要注意其應用范圍和限制，并定期進行維護和校準，以確保其長期穩定運行和準確測量。本文關鍵字：智能型渦輪流量計，脈沖型渦輪流量計
