蒸汽

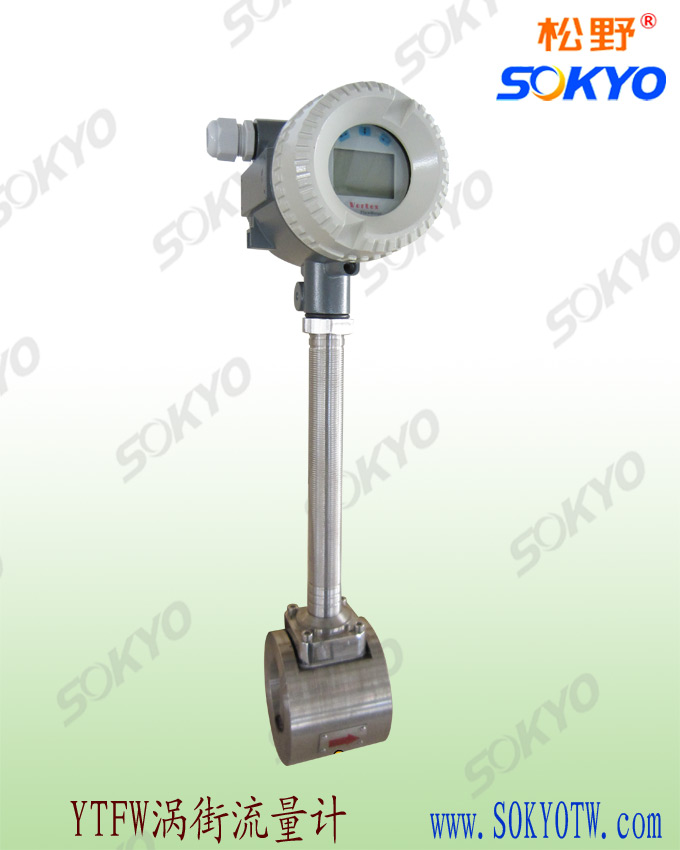

渦街流量計是一種采用壓電晶體作為檢測元件的新型應力檢測式渦街流量傳感器，該傳感器具有量程寬、精度高、壓力損失小、介質通用性好、有與流量成正比的脈沖信號輸出。采用檢測探頭與旋渦發生體分開安裝，而且耐高溫的壓電晶片不與介質接觸， 因此儀表具有結構簡單、通用性好和穩定高等特點?？捎糜诟鞣N氣體、液體和蒸汽的流量檢測及計量。
工作環境：溫度－30 ~ 80℃、相對濕度：5%~ 95% RH顯示功能：雙行 LCD 液晶 顯示、可顯示瞬時流量、累積流量、頻率、溫度、壓力、密度、
流量測量范圍：流量范圍對流速是0.2 ~ 15 m/s
負載電阻：DC 4~20mA電流輸出、負載電阻＜750歐姆、
脈沖頻率輸出0.1~ 3000Hz、光電隔離、OCT導通時集電極最大電流為25mA
防護等級：標準型I P65、
供電電源：標準為額定DC 24V（ DC 18- 36V ）、DC 3.6V鋰電池。
渦街流量計的基本原理是卡門渦街原理，即"渦街頭旋渦分離頻率與流速成正比"。
流通本體內插入有一近似為等腰三角形的柱體，柱體的軸線與被測介質流動方向垂直，底面迎向流體。當被測介質流過柱體時，在柱體兩側交替產生旋渦，旋渦不斷的產生和分離。理論分析和實驗已證明，旋渦分離的頻率與柱側介質的流速成正比（f = Sr · V1/d ）。
旋渦交替分離，在柱體兩側及柱體后面的尾流中產生脈動的壓力，設在柱體內部（或后面）的檢測探頭受到這種微小脈動壓力的作用，使埋設在探頭內的壓電晶體元件受到交變應力而產生交變電荷信號。檢測放大器將交變電荷信號進行變換、放大、濾波和信號整形處理后，輸出頻率與旋渦分離頻率相同的電流（或電壓）脈沖信號。
流量傳感器的設計柱寬d與流通管直徑D
具有固定的比值，因此流經管內的平均流速V2與
柱側流速V1有固定的比值。 V2/V1 = 1 － 1.25d/D
所以：f = Sr · V1/d = Sr · V2/d (1－1.25d/D)
推出：V2 = (1－1.25d/D)·d ·f/ Sr
流量 Q = 3600· F· V2 = 3600 · F·(1－1.25d/D)·d ·f/ Sr
Q ： 瞬時流量（單位：m3/h） f ：柱體側旋渦分離的頻率（Hz）
F ：傳感器流通本體的流通面積(m2) Sr: 斯特勞哈爾數、 Sr=0.17－0.18。
取決于柱體斷面形狀而與流體性質和流速大小基本無關的常數。
d：柱體迎流面寬度 D：流通管直徑 (d、D已知尺寸，Sr常數，測得f 便知流量Q)
